tracteur thiebold

bonsoir

avec le retour des longues soirées d'hiver , c'est la rentrée pour moi , début de la restauration du tracteur artisanal avec le moteur renault type 343 que stephane a bien voulu identifier , encore merci a toi

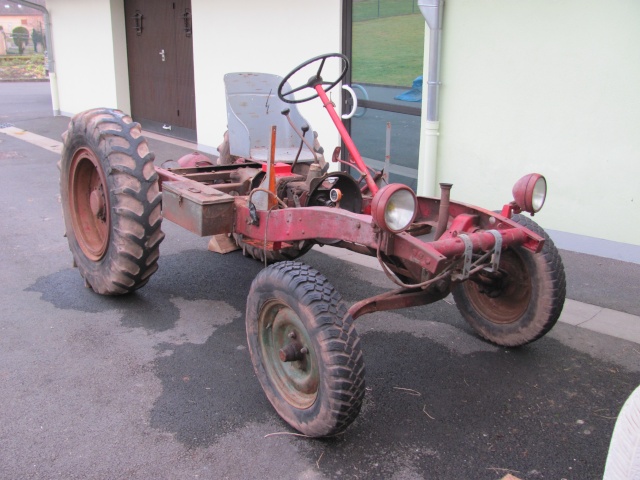

le tracteur resemble a cela , en principe



la premiere rencontre , houlala , y a du boulot , le moteur ainsi que le radiateur et une partie de la carrosserie démontés et entreposés dans le garage



a peine a la maison je remonte le moteur pour ne pas qu'il traine dans les pieds et je fait l'inventaire des pieces qui manquent , carburateur , tete d'allumage , dynamo , sont les premiers éléments qui sont a trouver



le carburateur et la tete d'allumage trouvé a la bourse d'échange de Vagney dans les vosges



le 16/09/2011 début du démontage pour une remise en état complete

encore un beau chantier en perspective =)

bonsoir

quelques petits détails année de fabrication de ce modele unique 1953 et possede une carte grise que je dois , je pense que le tracteur a été construit sur un chassis de voiture renault le type et l'année exacte reste a définir , le moteur et donc un moteur renault type 343 , 4 cylindres a soupapes lateral , diametre du piston 75 pour une course de 120 , 11 cv pour une cylindré de 2120 refroidissement a circulation d'eau , boite de vitesse avec trois marche avant et la marche arriere et a été rajouter un reducteur entre le pont et la sortie boite de vitesse , le reducteur comporte également 4 rapport, le pont avant je pense et celui de la voiture qui a été utilisé , le pont arriere je ne sais pas de quel engin il provient , les freins sont hydraulique , je suis bien sur a l'écoute de toutes informations supplémentaires ,

pas d'informations Francis mais des souhaits de courage pour le travail restant....
Je suis sur au vu des précédents qu'il va être magnifique encore ce tracteur......
Mais tu vas les mettre où?????? tu sais que j'ai de la place chez moi!!!!

Bonsoir, bon courage pour la suite, on va encore etre épaté.
@+

bonsoir

suite du nettoyage , le moteur est pratiquement pret a etre assembler , mais ce soir je
suis tombé sur un os avec mon systeme de freinage , j'ai un cylindre emeteur et bien sur
deux recepteur que je cherche a identifier afin de trouver les pieces manquantes et des
nouvelles coupelles

les recepteurs dont celui de gauche dans lequel il manque des pieces



l'emeteur dans lequel il faut changer les coupelles , ou joint

Ben mon Francis j'espère que l hivers va être long


Bon courage et ça nos promet un beau reportage comme d habitude
, vivement la suite.

bonsoir
voila le moteur , il reste a monter la pompe a essence , j'attends la pochette de joint , membrane etc etc et a trouver un allumeur complet et j'espere le faire tourner avant noel

Salut,

Pas mal le tracteur , j'aime bien


Joli le moteur.


Bonne continuation pour la suite.


A+

Salut Francis,

c'est vraiment impressionnant d'être capable de démonter puis remonter un moteur soi même !

Je suis sûr que si je devais la même chose, une fois le moteur remonté je me retrouverai avec une pleine brouette de pièces en trop !

En tout cas pour ce boulot !

@+.

bonsoir
ca y est , j'ai récupéré la carte grise et fait un certificat de vente , le moteur a retrouvé sa place et attends gentillement la remise en route ; il me reste a trouver un doigt d'allumeur ( en cours ) et de remonter la pompe a essence et le demareur , et enfin de trouver une piece qui me manque sur le carbu



en attendant j'attaque quelques pieces de tolerie que je compte réutiliser

bonsoir

Apres quelques décennies de sommeil au fond d’une grange , le moteur renault du tracteur
artisanal est pratiquement prêt pour un réveil en douceur et le tout a la veille de Noel ,
quel beau cadeau , il me reste a trouver le fil de l’allumeur a la bobine



révision du radiateur , il devait y avoir un problème de frottement au niveau du coude , et
voila le résulta





en tout cas merci a tout ceux qui de près ou de loin me conseille et me renseigne tout au long
de cette aventure

Bonjour Francis,
Encore une belle restauration, bravo!
De plus cela ne doit pas etre evident pour retrouver les pieces qui te manquaient ...
Bonnes fetes de noel et a bientot!

bonsoir
ca y est , le moteur tourne , la la lalère denis ,

Salut Francis,

t'es un chef !

félicitation!

Bonsoir Francis , et bravo ! tu doit etre content tient !!!
A bientot

bonjour
maintenant que la partie moteur s'annonce bien , je commence a faire les premiers croquis pour la partie tolerie , il reste pas mal de chose a faire , par exemple capot , garde boue a l'avant , garde bour a l'arriere , une banquette , plate forme a l'arriere , un reservoir , etc etc
un apercu de la partie capot

mais comment tu fais ça???
Bon, la lalère Francis, c'était prévu pour le 25 et tu l'a fait tourné le 27......
Et la vidéo qu'on entende????
quoi qu'il en soit, bravo Francis

Super francis.

Pour la réa des pieces apres tu fais comment?

C'est avec le logiciel de ta boite ??? c'est balaise !

ba dire que c'est balaise, oui et non, il faut juste savoir un peu manier le logiciel. une fois que l'on à compris c'est assez simple. je sais pas solidworks? ce n'est pas du catia en tout cas
